冲孔铝单板施工工艺及要求
2024-08-09

冲孔铝单板施工工艺及要求


1、施工准备
(1)材料:轻钢主龙骨,连接件,挂接件,零配件(包括吊杆、花篮螺丝、射钉、 自攻螺钉等),冲孔铝单板
(2)作业条件
1)、安装完顶棚内的各种黔及通风道,确定好灯位、通风口及各种露明孔口的位置。
2)、各种材料全部配套、备齐。
3)、搭好顶棚施工操作平台架。
4)、轻钢骨架顶棚在大面积施工前,先施工样板间。

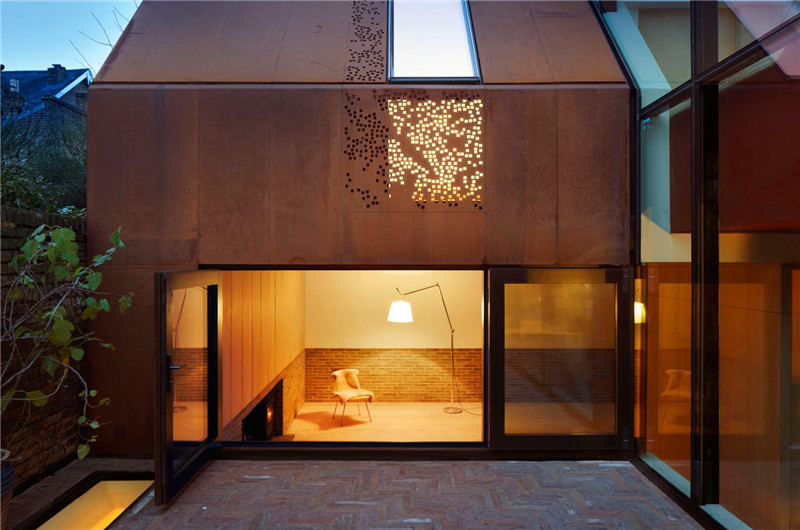

冲孔铝单板

对顶棚的起拱度、灯槽洞口的构造处理,分块及固定方法等经试装、监理确认后,再进行大面积施工
2、操作工艺弹线—安装主龙骨吊杆一一安装主龙骨一一安装次龙骨一 一安装边铝条一 一安装铝单板一一安装灯具及通风口。
(1)弹线:根据楼层标高水平线,用尺竖向量至顶棚设计标高,在顶板上弹在龙骨位 置线,并将顶棚的标高水平线弹在墙面上。
(2)安装主龙骨吊杆:在弹好顶棚的标高水平线及主龙骨位置线后,确定吊杆下头的标高,按主龙骨位置及吊挂间距固定吊杆;吊杆采用螺杆,吊杆长度应根据各个部位的标高决定,吊杆的间距90~200mm。
(3)安装主龙骨:
1)配装好吊杆螺母,在主龙骨上预先安好吊挂件。
2)主龙骨采用:龙牌轻钢龙骨,编号为CB38X12;布置主龙骨的间距为1200mm。
3)安装主龙骨:将组装好的吊挂件的主龙骨,按分档线位置使吊挂件穿入相应的吊杆螺栓,拧好螺母。
4)相接主龙骨,装连接件,拉线调整标高和平直。

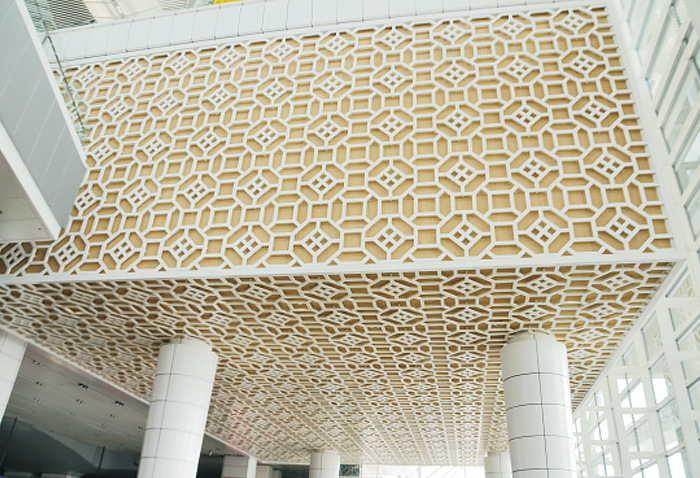

冲孔铝单板

5、安装洞口附加主龙骨,设置及连接卡固。
(4)安装次龙骨:
1、按已弹好的次龙骨分档线,卡放次龙骨三角吊挂件。
2、次龙骨采用:K型次龙骨,编号为:KB33X30;布置次龙骨的间距为600mm。
3)吊挂次龙骨:按设计规定的主龙骨间距,将次龙骨通过三角吊挂件,吊挂在主龙骨 上。
4)当次龙骨长度需多根延续接长时,用次龙骨连接件,在吊挂次龙骨的同时相接,调直固定。
(5)安装边铝条:
1)边铝条的规格为:25mmx25mm
2、安装吊顶的标高要求在墙四周用水泥钉固定边铝条。
(6)、安装铝单板
1)、根据设计要求本工程吊顶采用600mmX 600mm冲孔铝单板。
2、吊顶标高为:卫生间及走道吊顶标高暂定为2. 40mm。
3)、吊顶铝单板的平面布置详见附图。
4)、安装铝单板:安装铝单板时,顺着翻边部位顺柞压,将方板两边完全卡进次龙骨后,再推紧,严禁野蛮装卸;并将边铝条卡边调直卡固定边铝板。
(7)、安装灯具及通风口
1、根据吊顶平面布置图,布置灯具及通风口。
2)、安装铝扣板的同时,根根灯具及通风口的大小开出孔洞,安装灯具及通风口。
体尺寸以现场提供灯具及风口为准)

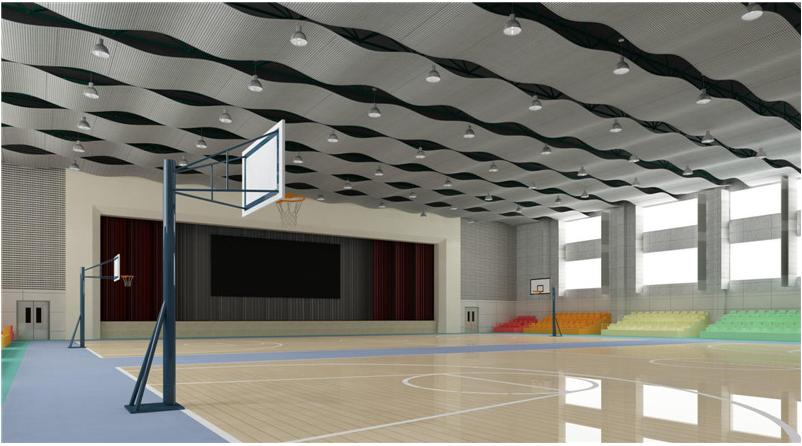

冲孔铝单板

2、质量标准
(1)、轻钢龙骨架和面板的材质、品种、式样、规格符合设计要求,大、中、小龙骨安 装位置正确、平直、无弯曲、无变形、连接牢固,无松动。
(2)、面板无脱层、翘曲、折裂、缺楞掉角等缺陷,安装必须牢固。
(3)、面板表面平整、洁净、颜色一致、无污染、反锈等缺陷。
(4)、执行《建筑装饰工程施工及验收规范》
3、吊顶通病和解决办法
(1)、吊顶不平:大龙骨筵时吊杆调平不认真,造成各吊杆点的标高不一致。施工中应拉通线检查,保证龙骨标高符合设计要求。
(2)、轻钢龙骨架局部节点构造不合理:在留洞、灯具口、通风口等处,应按图册相应节点构造龙骨及连接件,使构造好图册要求。
(3)、轻钢龙骨架吊固不牢:顶棚内的管线,设备件上不得吊固轻钢骨架。吊顶骨架应吊固在主体结构上,并拧紧吊杆螺母以控制标高的固定。
(4)、面板分块间隙缝不直:施工时注意板块规格,拉线找正,安装固定时保证平正对直。
